刮削滾光機TG2125的詳細介紹：
刮削滾光機TG2125是適用于加工圓柱形深孔工件的設備，各種機械液壓油缸，圓柱型通孔盲孔及階梯孔等。機床主要用于鏜削加工和滾壓加工，機床采用工件不動鏜刀轉動的鏜削工藝，鏜削時采用前排屑，鏜削方式即可以推鏜也可以拉鏜，由鏜桿尾端授油，床頭排屑。滾壓分為前推滾壓和后拉滾壓，應用韓國SRB的高速刮鏜滾壓頭，可高效加工油缸，一改鏜削絎磨加工油缸的傳統工藝，生產效率是傳統工藝的5-6倍。用冷拔管生產油缸切削滾壓速度可達到0.8米/分，用熱軋管生產油缸切削滾壓速度可達到0.3米/分。一次成型。機床床身優質鑄鐵制造剛性強，主軸由交流變頻電機驅動調速范圍寬轉矩大，進給系統由交流永伺服電機驅動，能適應各種深孔加工工藝的需要，授油器緊固、工件頂緊采用液壓裝置，機床配有自動排屑系統，鐵屑自動收集到廢屑箱，在生產中即適合大批量生產也適合小批量單件生產。是生產液壓油缸設備的較佳選擇。
工作范圍 | 鏜孔直徑范圍 | Ф40-Ф200mm |
工件長度 | 500-8000mm | |
鏜桿箱主軸參數 | 中心高度 | > 350mm |
主軸前端錐孔 | Ф100mm 1：20 | |
主軸變速范圍 | 30-1000r/min 3檔（擋內無級調速） | |
鏜桿扭矩 | ≥2000N.m | |
進給參數 | 進給速度范圍 | 5-1500mm/min（無級） |
托板快速移動 | 1.5m/min | |
鏜桿扭矩 | ≥2000N.m | |
加工精度 | 工件鏜削表面粗糙度 | ≤Ra3.2μm |
工件滾壓表面粗糙度 | ≤Ra0.4μm | |
工件加工圓柱度 | ≤0.045/500mm | |
工件加工圓度 | ≤0.03/200mm | |
電機容量 | 鏜桿電機功率 | 30KW 交流變頻電機 |
液壓泵電機功率 | 4KW | |
進給電機 | 7.5 KW交流永磁伺服電機 | |
頭架快速移動電機 | 2KW | |
磁性分離器電機 | 2.8KW | |
冷卻電機 | 11KW×7.5KW×5.5KW | |
提液過濾器電機 | 11KW | |
其他 | 冷卻系統流量 | 200、400、600L/min |
冷卻系統額定壓力 | 2.5Mpa | |
液壓系統額定壓力 | 6.3Mpa | |
授油器對工件的較大預緊力 | 30KN | |

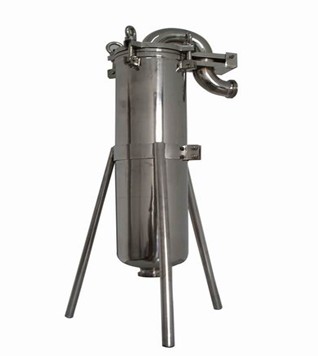

布帶過濾器流量 | 600L/min | |
過濾精度 | 5微米 |
